6架天狼星

Sirius Pro无人机联合航测！

外业9天完成1800km2数据采集！

总工期20天完成全部成果提交！

包括：1800km2的基础控制网！

包括：1800km2的DOM、DEM、点云！

包括：1800km2的内业DLG线划图成果！

提交成果：DOM满足1:1000国家规范要求；

线划图满足1:2000国家规范要求。

此项工程创造了行业的航测模式！

使用GNSS RTK实现高精度航空测图

无需布设地面控制点（GCP）

在困难区域也能轻松完成工作

配备完整的后处理和评估软件

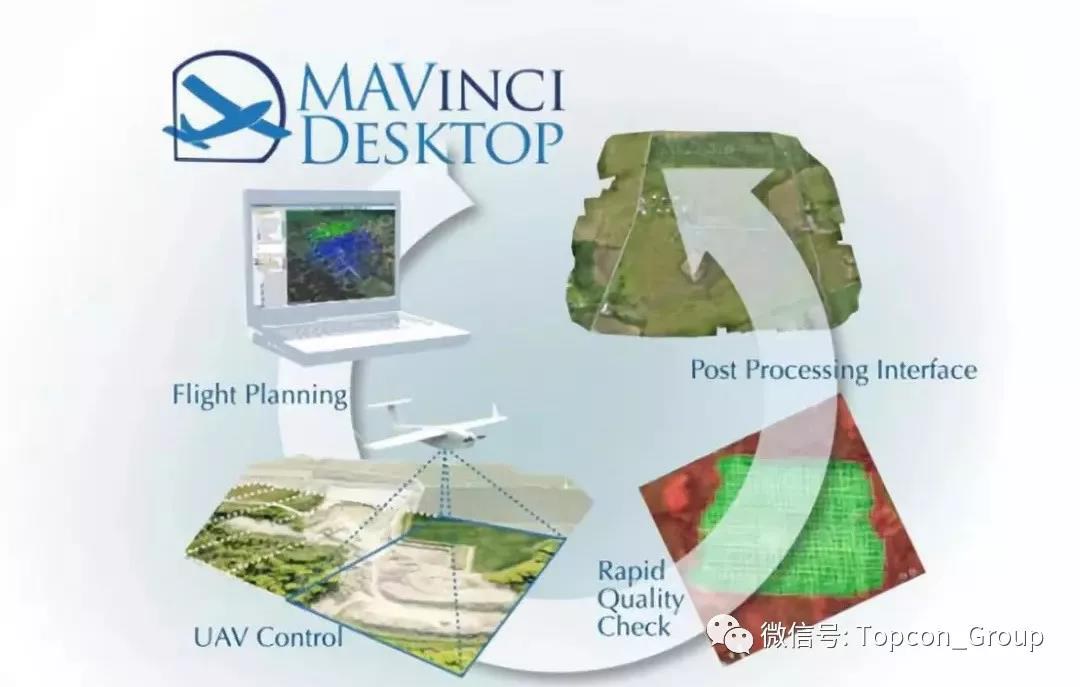

拓普康天狼星工作流程

制定飞行计划

       MAVinci Desktop软件内嵌面向全球的影像服务，浏览目标测区时，软件将自动下载测区影像。我们只需要在影像上点击任意添加角点，即可定义飞行范围。接下来输入地面采样距离GSD一项参数，MAVinci Desktop就会自动完成飞行计划的制定。

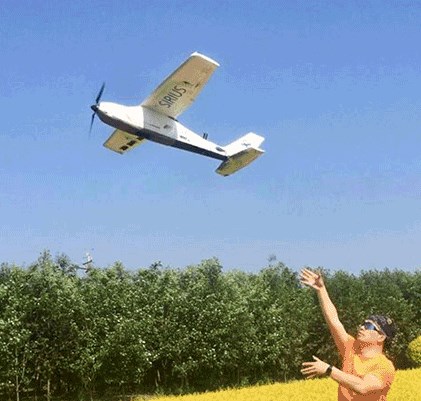

拓普康天狼星无人机手抛式起飞

        拓普康天狼星无人机采用全自动的手抛起飞模式，无需弹射架、弹力绳、人员助跑等危险的辅助措施即可完成起飞。手持无人机，开启引擎后，飞机即可起飞升空。

手抛起飞瞬间

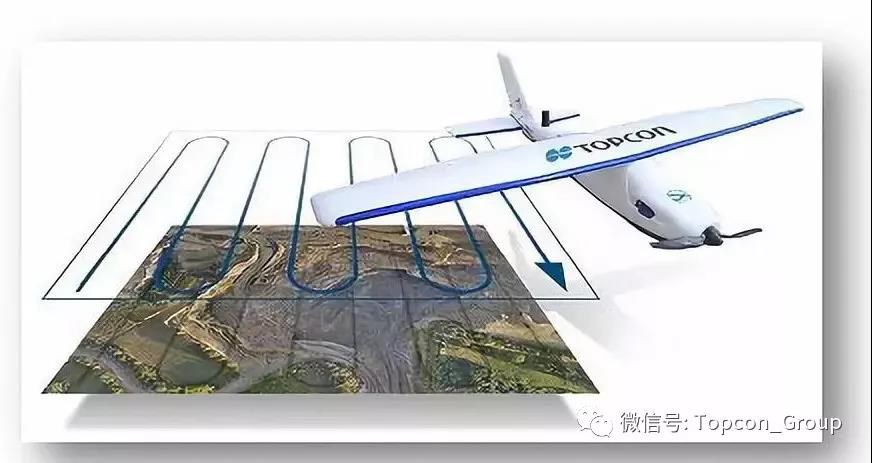

全自动摄影采集

       拓普康天狼星无人机在摄影采集过程中处于全自动状态，无需人工干预即可自动完成数据采集工作。

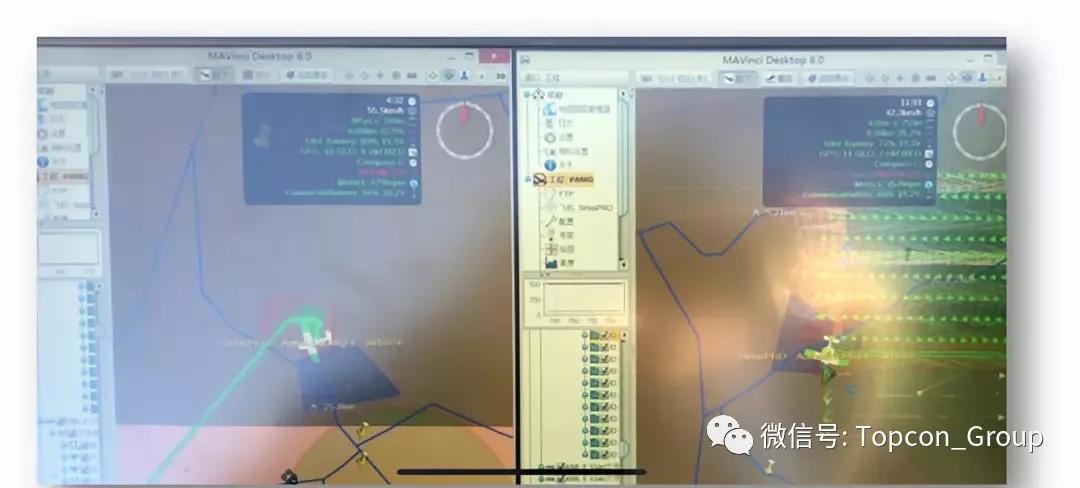

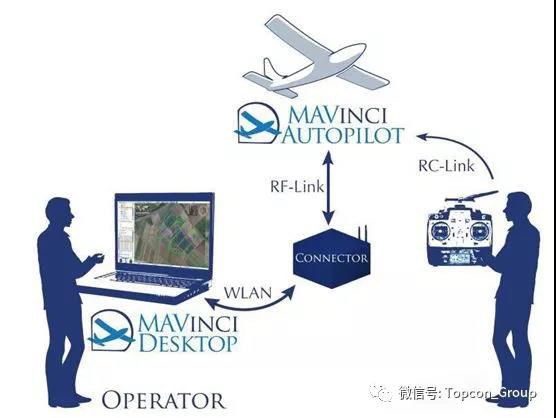

地面站实时显示无人机状态

一台地面站控制同时控制多架飞机作业

多种着陆模式

       拓普康天狼星无人机提供全自动、全手动和自动驾驶辅助3种着陆控制模式，下图为人工辅助精准降落。

一键式后处理

       飞机着陆后，会以无线的方式将POS数据发送到电脑。“生成匹配”命令将存储在SD卡内的影像自动复制到相应的工程目录内。

       稍后用户仅需要切换到目标坐标系统下，输入基准站的已知坐标和天线高，即完成了数据处理前的全部准备工作。

6架天狼星联动航测作业

六架飞机联合作业

       说到无人机多机联合作业，大家是不是都想到的是长沙777架旋翼机的灯光协同表演？还是那次在西安城墙斥资1050万的1374架无人机光影盛典活动？却不知，在测绘圈子，固定翼无人机也有多机协同作业的“表演”！

国内6架拓普康天狼星协同“作战”

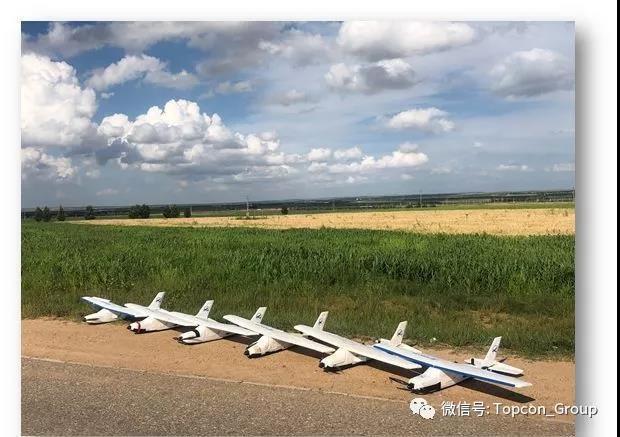

6架拓普康天狼星精彩合影

各司其职，协作配合

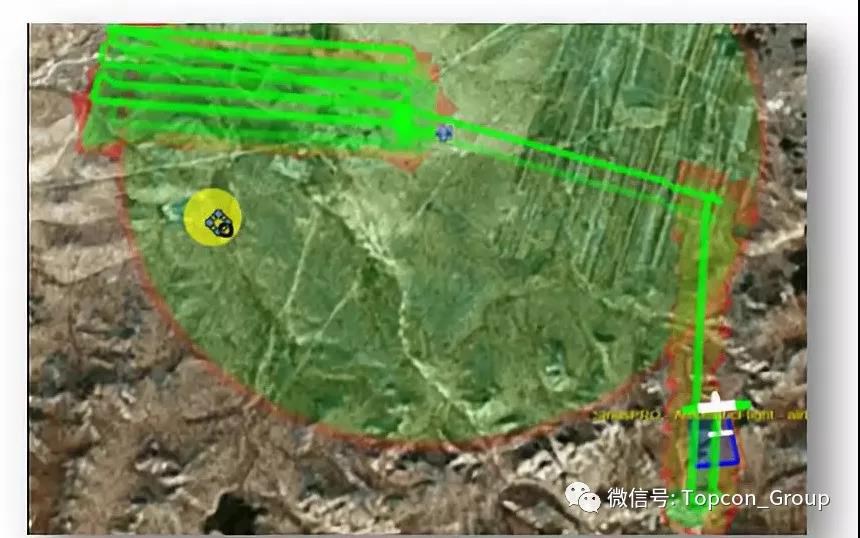

       任务区域地形属于平原与山区各占一半。每架飞机每天会领取第二天需要飞行的区域、飞行的顺序。在外业飞行过程中，6架飞机可以随时临时补其他飞行区域，做到外业进度快、飞行过程稳、成果精度准！

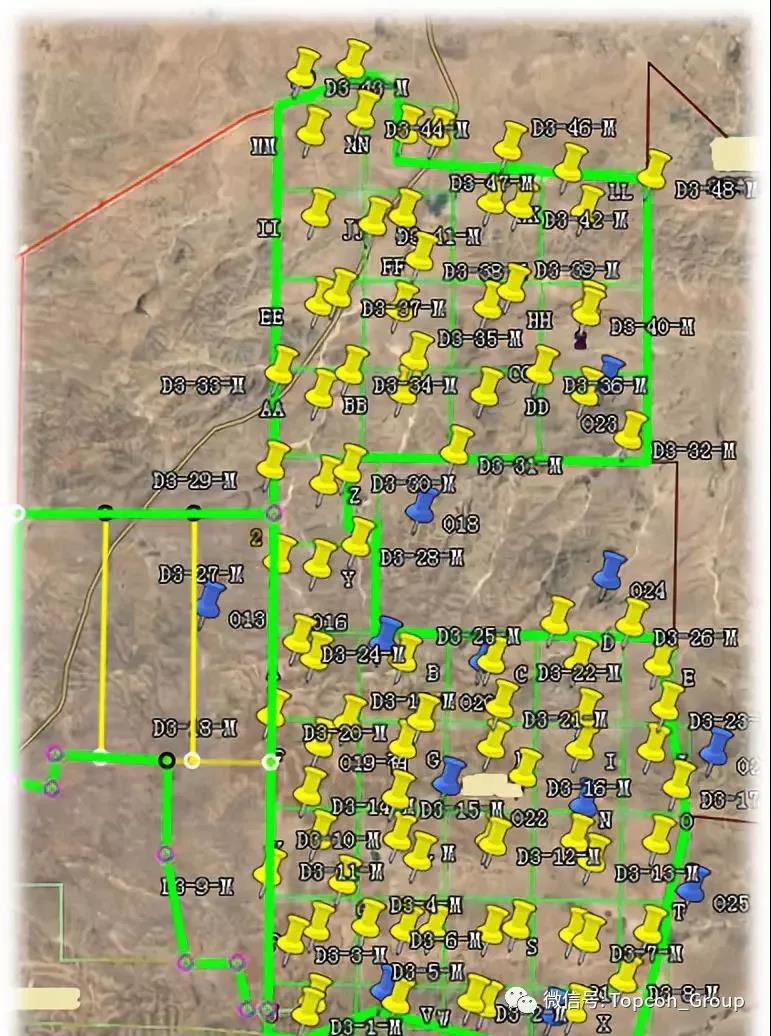

提前规划无数据道路，心中有数

计算外业、内业完成量

每天外业总完成量在240km2。

外业总完成时间是整9天时间。

外业内业总完成时间是整20天。

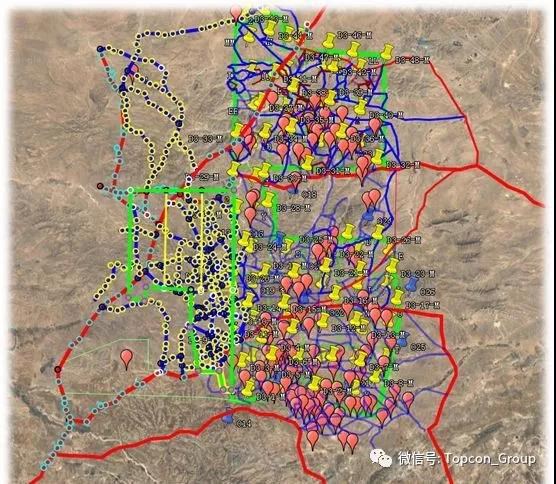

计算工作量以及飞行区域

      成果展示

经过软件处理，我们得到DEM、DOM、点云和DSM。将外业实测数据与DOM数据叠加对比，通过量算，平面误差在10cm以内，高程误差在20cm左右，完全满足提交成果精度要求。

本次所有的线划图，采用高效的EPS软件进行绘制。

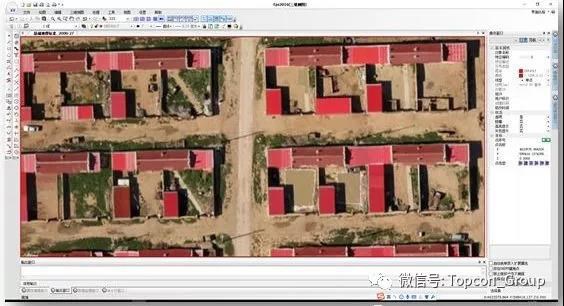

使用山维的EPS进行画图

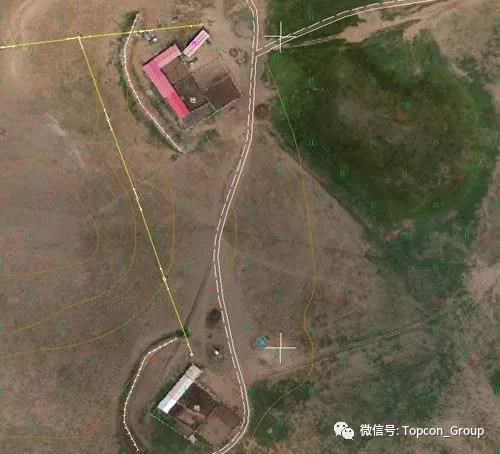

草场的铁丝围场可以分辨，不明显的围场需要后期调绘。

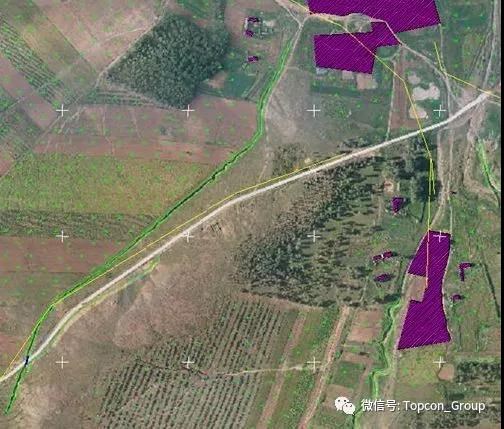

局部地物的线划图和等高线

拓普康天狼星航测团队

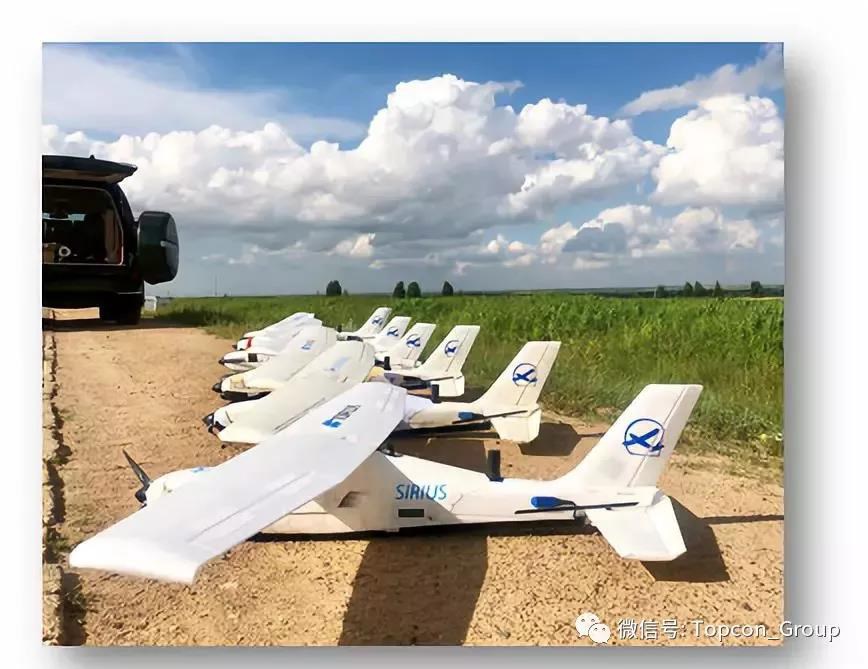

                 拓普康天狼星6架一同作业

内业情况

总结、安排、强调、分享！

故事太多！

精彩会继续！

不断被模仿，从未被超越！

天狼星无人机，您值得拥有！
