1. 项目背景

2015年11月在腾讯北京总部大楼建设部召开工程建设BIM应用观摩会、拓普康商贸GLS-2000三维激光扫描仪、LN-100三维放样仪亮相本次建设BIM应用观摩会中，并在腾讯北京中部大楼建设项目成功应用。

2、GLS-2000三维激光扫描仪仪介绍

1、拓普康GLS-2000三维激光扫描仪是一款高精度、高效率、智能化的三维激光扫描仪，扫描精度3,5mm@ 150m、可自动量高、可扫描棱镜的三维激光扫描仪**精度的同事还提高了工作效率、内置广角、长焦双数码相机，每张单幅张达到500万像素、具有五种扫描模式、满足不同需求

GLS-2000三维激光扫描仪

2.1在腾讯北京总部大楼项目中应用案例

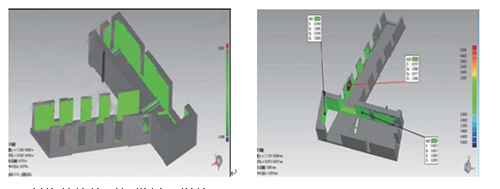

1>模型与实测点云的比对

通过三维激光扫描仪快速过去施工现场的空间点云数据，对比BIM模型，利用软件快速检查施工结果与设计的偏差，对齐做出客观评价。

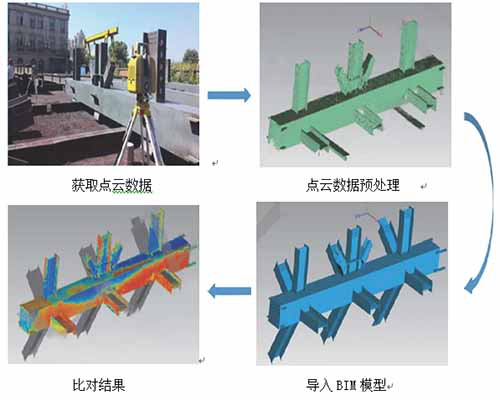

2>预制构件的检测与模拟预拼装

使用GLS-2000三维激光扫描仪获取检测构件的三维点云数据，结合构件BIM设计模型进行比较、全面判断构件是否符合要求

3.LN-100放样机器人介绍

LN—100是拓普康公司为建筑方面中BIM项目放样阶段而生的智能化设计产品，提供3°的自动整平，定位精度a高为1.5mm，测距精度可达±3mm，可以充分**项目中放样的精度要求。作业范围在水平方向以仪器为中心直径200米区域内 ，垂直方向距离仪器高差±10m的区域内。适用于绝大多数建筑、工程施工场合。

LN-100三维放样机器人

3.1.工作流程

1>数据准备

创建项目：导入对应BIM模型、轴网

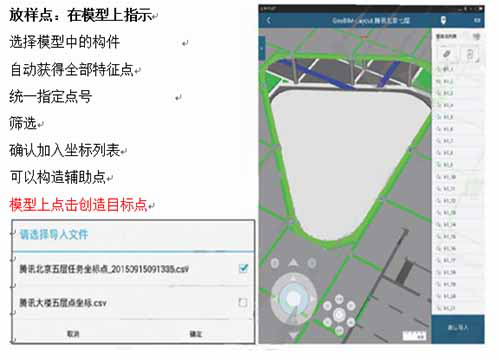

模型格式转换                         点击模型提取目标点

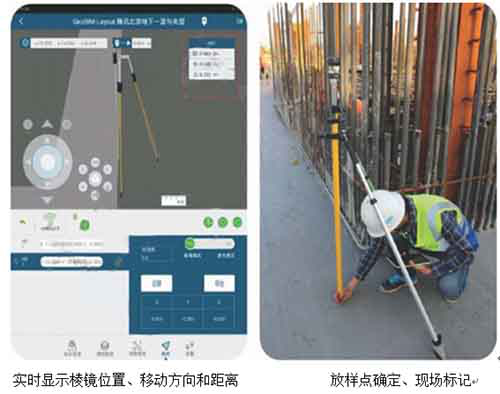

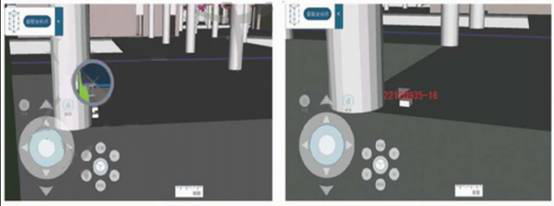

放样

6. 总结

利用三维激光扫描仪进行实测实量、所获得的点云数据具有快速、准确、真实、客观等特点，因而是重要的竣工测绘资料，在施工质量检验、验收等方面可以发挥较大的作用。

通过基于移动BIM和自动型全站仪LN-100的施工放样技术在腾讯北京总部大楼项目总承包工程实际应用，减少了测量放样人数，提高了测量放样效率，降低了测量作业成本，实现了BIM在施工放样领域的深入应用，充分发挥了BIM的工程价值，得到了测量及其他管理人员的一致好评
