拓普康 HiPerHR 和 HiPerVR 接收机具备倾斜测量功能,在使用之前需要进行校准,本文介绍如何使用 MagNET Field 进行倾斜测量的初始化校准。
校准需要三步:
1、 电子气泡校准
2、 罗盘3D校准
3、 罗盘水平校准
三个步骤需要按顺序进行。
校准时,需要做到以下几点:
a) 接收机跟踪到卫星并定出一个位置
b) 手簿或电脑连接到接收机
c) .好能得到固定解,可以连接胶棒天线,但不要连接外接电源

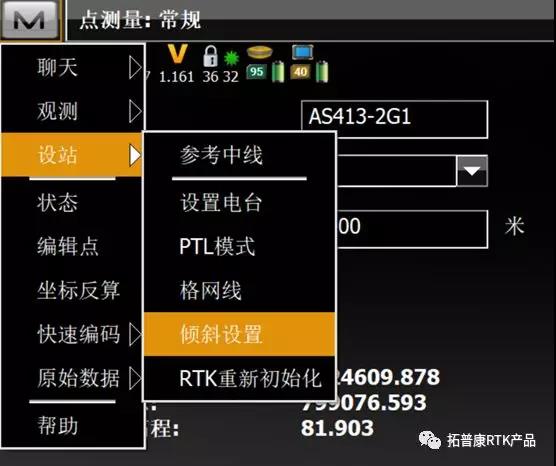

进入校准界面,测量 – 点测量 – 左上角M – 设站 – 倾斜设置

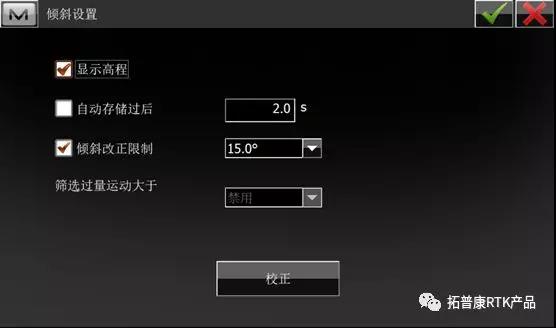

倾斜设置 – 校正
校准过程:
1、 电子气泡校准(水准测量)
将接收机放到基座上,气泡居中
点击 水准测量后面的 校正,开始校准,接收机静止不动
大概30秒校正完成,提示成功;如果提示失败,请再次校正
校准成功后如下
2、 罗盘3D校准
把接收机拿到手上
点击 罗盘后面的 校正,开始校准

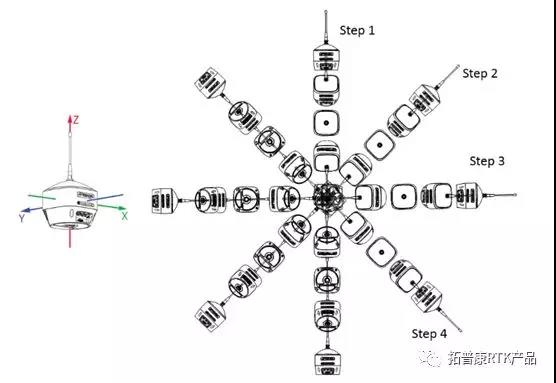

按上图4个步骤360度旋转
大概30秒校正完成,提示成功;如果提示失败,请再次校正
校准成功后
3、 罗盘水平校准
把接收机放到基座上,气泡居中
点击 罗盘对准后面的 校正,开始校准
逆时针旋转接收机,直到校正完成
.后提示成功;如果提示失败,请再次校正

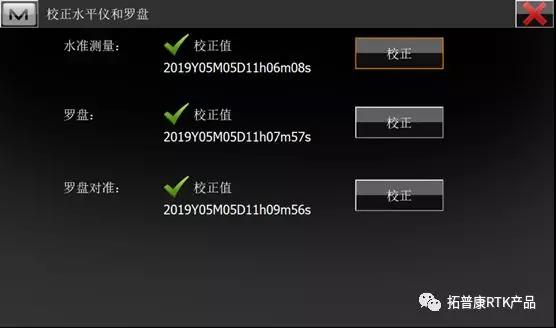

校准成功后
校准完毕,倾斜测量可以使用了。
出现以下情况,建议进行倾斜测量的校准
l 接收机自上次正常使用后长时间放置不用
l 接收机..次使用
l 测区频繁更换
l 接收机受到强烈振动冲击,如从高空跌落
l 接收机在温差较大环境使用
l 接收机在强磁场环境使用
l 接收机长距离颠簸运输,如飞机、汽车
l 接收机更新固件后
l 接收机清除NVRAM后
